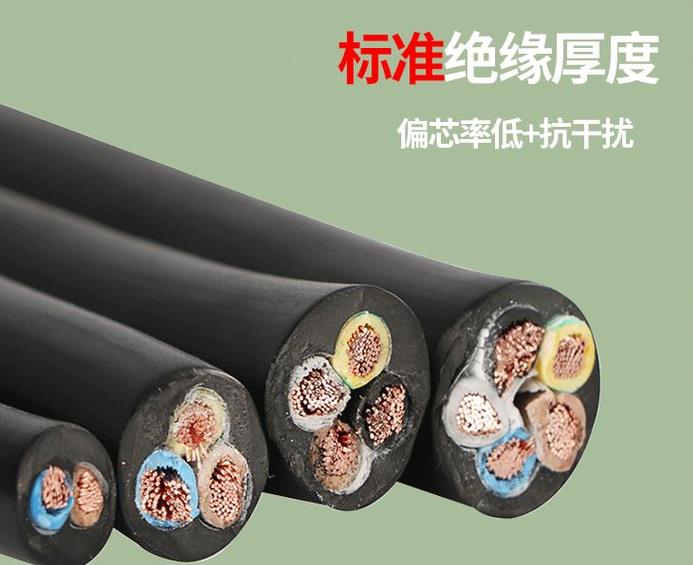

電線電纜主要由導電線芯、絕緣層、護套層三個基本的結構元件組成.礦用電纜幾種編織層的作用。電線與電纜的區別沒有嚴格的界限，從廣意上講，電纜結構較復雜，有復雜的護套層，而電線結構比較簡單有的僅有導體和絕緣層，有的只有編織涂臘輕便護層或包覆一層輕型的軟護層。電線電纜的導電線芯是用于傳輸電流的.為減小電能損耗及電壓降，導電線芯一般選用導電率高的銅和鋁制成.絕緣層的作用是防止電流沿徑向泄漏，保證使用安全要求絕緣層要具有良好的電絕緣性能.耐熱性能和一定的機械強度。從電線電纜護層的角度講，編織是電線電纜許多種護層或外護層之一.根據電線電纜編織層使用的材料及編織層在電線電纜結構中的不同部位，編織層的作用顯然是不同的.

　　金屬編織層的作用

　　金屬編織層主要有銅絲編織層和鋼絲(鐵絲)編織層兩種

　　銅絲編織的主要作用是

　　（1）電磁干擾的屏蔽作用如鍍錫銅絲編織的藍用電纜、銅絲編織的控制電纜等.

　　（2）除電力電纜表面電位的屏蔽作用.它起束縛電力線和消除感應電，如高壓電纜的總屏蔽.

　　（3）全保護的屏蔽作用.在主芯絕緣外編織銅絲并與地芯良好的接觸或作地線用，能及時反應漏電情況，如屏蔽型礦用電纜。

　　二、纖維編織層的作用

　對于電線，纖維編織層是其輕型保護層的一種形式，主要作用是保護絕緣不受或少受各種光，熱、潮.低溫、 酸堿氣體等的侵蝕和外界機械力的損傷，確保電線的安全運行.而對于電纜，纖維編織層往往是在護層的中間，借以增 強護層的抗撕裂強度，如加強型護套就是在橡皮或塑料護層 的中間加入棉紗，麻等纖維編織層，以提高護層強度的。

　　三.鋼絲編織的主要作用是：

　　（1）械保護作用，如船用電力電纜CF31型.

　　（2）受縱向拉斷力，如海洋地質勘探用測磁電纜WC- GC、WCT型.

　　（3）磁場屏蔽。

　　型號 名稱 用途

　　UC-0.38/0.66 采煤機橡套軟電纜、采煤機及類似設備的電源連接

　　UCP-0.38/0.66、UCP-0.66/1.14、UCP-1.9/3.3 采煤機屏蔽橡套軟電纜

　　UCPJB-0.66/1.14 采煤機屏蔽監視編織加強型橡套軟電纜 采煤機及類似設備的電源連接、電纜可直接拖拽使用

　　UCPT-0.66/1.14 采煤機金屬屏蔽橡套軟電纜 采煤機及類似設備的電源連接

　　UY-0.38/0.66 UYP-0.38/0.66 UYP-0.66/1.14 礦用移動橡套軟電纜 、各種井下移動采煤設備的電源連接

　　礦用移動屏蔽橡套軟電纜

　　UYPJ-3.6/6 礦用移動屏蔽橡套軟電纜 、井下移動變壓器及類似設備的電源連接

　　UYP-3.6/6 UYPT-3.6/6 礦用移動屏蔽監視型橡套軟電纜 、移動式地面礦山機械電源連接，環境溫度下限為-20℃

　　UYPD-3.6/6 UYPTD-3.6/6 礦用移動屏蔽橡套軟電纜、 移動式地面礦山機械電源連接，環境溫度下限為-40℃

　　礦用移動金屬屏蔽橡套軟電纜

　　UZ-0.3/0.5 UZP-0.3/0.5 礦用電鉆電纜 煤礦井下電鉆的電源連接

　　礦用屏蔽電鉆電纜

　　UYQ-0.3/0.5 礦用移動輕型橡套軟電纜 煤礦井下巷道照明，運輸機聯鎖和控制與信號設備電源連接
